"""2026-04-12
Dyson 03 / Language 15

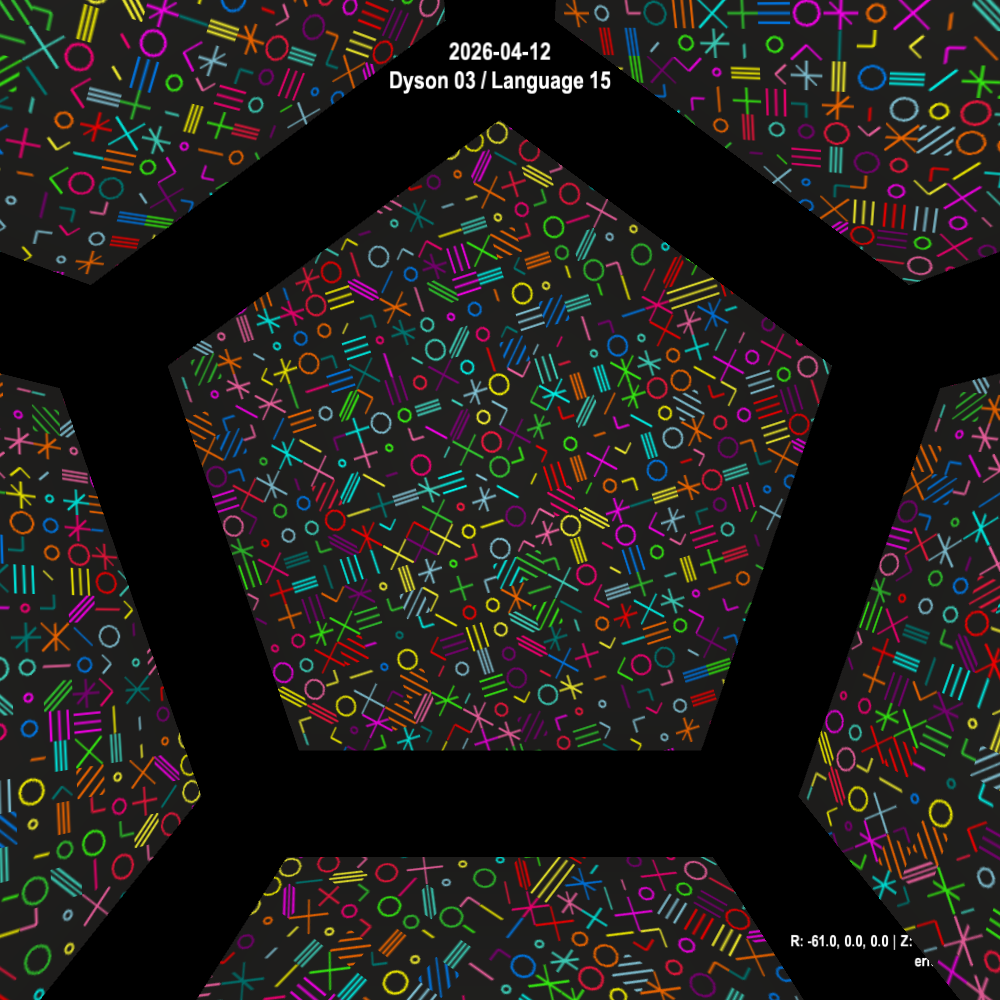

Dodecaedro que atua como uma esfera de Dyson com textura de grades compostas por padrões de traços e círculos.
ericof.com
png
Sketch,py5,CreativeCoding
""" # noqa: E501
from collections.abc import Sequence
from dataclasses import dataclass
from random import shuffle
from sketches.padroes import biblioteca as b
from sketches.padroes import tipos as t
from sketches.padroes.fabrica import GradeLinearPadroes
from sketches.utils.draw import canvas
from sketches.utils.draw.cores.paletas import gera_paleta
from sketches.utils.helpers import sketches as helpers
from sketches.utils.helpers.window import title
import math
import numpy as np
import py5
sketch = helpers.info_for_sketch(__file__, __doc__)
cor_fundo = py5.color(0)
celula_fundo = py5.color("#222")
celulas = 32
espacamento = 0
traco = 2
rotacoes = range(0, 360, 45)
camadas = 3
fundo = py5.color("#000")
borda = t.Borda(fundo, espacamento)
raio_dodecaedro = 300
profundidade_face = 20
@dataclass
class Rotacao:
x: float = -64
y: float = 21
z: float = 0
dist_z: float = -100
explosao: float = 80
rotacao = Rotacao()
def gera_colecao(largura: float, altura: float) -> list[t.Padrao]:
"""Cria instâncias de todos os padrões da categoria "tracos".
:param largura: Largura de cada padrão em pixels.
:param altura: Altura de cada padrão em pixels.
:returns: Lista de instâncias de :class:`t.Padrao`.
"""
payload = {"traco": traco, "largura": largura, "altura": altura}
colecao = [
padrao(**payload) for padrao in b.Biblioteca.get_categoria("tracos").values()
]
return colecao
def gera_paletas() -> tuple[Sequence[int | str], ...]:
"""Carrega as paletas de cores usadas no sketch.
:returns: Tupla com paletas que comecem com `op-`.
"""
paletas = []
nomes_paletas = ["Warhol"]
for nome in nomes_paletas:
paletas.append(gera_paleta(nome))
shuffle(paletas)
return tuple(paletas)
PALETAS = gera_paletas()
def gera_cores_padrao(idy: int) -> t.CoresPadrao:
"""Sorteia cores distintas de uma paleta para um padrão.
:param idy: Índice da linha que estamos utilizando.
:returns: :class:`t.CoresPadrao` com traço e preenchimento distintos
e diferentes de branco.
"""
paleta_id = idy % len(PALETAS)
paleta = PALETAS[paleta_id]
fundo = None
valida = False
while not valida:
preenchimento = py5.random_choice(paleta)
traco = py5.random_choice(paleta)
valida = preenchimento != traco != celula_fundo
return t.CoresPadrao(traco, preenchimento, fundo)
def calcula_celulas(
largura: float,
altura: float,
celulas_x: int,
celulas_y: int,
espacamento_x: int,
espacamento_y: int,
colecao: list[t.Padrao],
borda: t.Borda | None,
) -> list[tuple[t.Celula, tuple[t.Padrao, float, t.CoresPadrao, float]]]:
"""Calcula células e associa padrões, rotações e cores para cada camada.
Gera 3 camadas sobrepostas (``idz`` 0-2) com profundidades z distintas.
As cores são sorteadas por linha (``celula.idy``), usando paletas ``op-``.
:param largura: Largura total da grade em pixels.
:param altura: Altura total da grade em pixels.
:param celulas_x: Número de colunas da grade.
:param celulas_y: Número de linhas da grade.
:param espacamento_x: Espaçamento horizontal entre células em pixels.
:param espacamento_y: Espaçamento vertical entre células em pixels.
:param colecao: Instâncias de padrões disponíveis para sorteio.
:param borda: Borda opcional a aplicar em cada célula.
:returns: Lista de tuplas ``(celula, (padrao, rotacao, cores, z))``.
"""
celulas = []
for idz in range(0, camadas):
grade = GradeLinearPadroes(
largura,
altura,
celulas_x,
celulas_y,
(espacamento_x, espacamento_y),
colecao,
borda=borda,
)
grade_padroes = grade.padroes
z = -10 + idz
for celula in grade.celulas:
cores = gera_cores_padrao(celula.idy)
cores.fundo = celula_fundo
padrao = next(grade_padroes)
rotacao = py5.random_choice(rotacoes)
celulas.append((celula, (padrao, rotacao, cores, z)))
return celulas
def inicializa_celulas():
"""Calcula as células e suas associações de padrões, rotações e cores."""
with title("Regenerando células"):
largura, altura = helpers.DIMENSOES.internal
colecao = gera_colecao(largura / celulas, altura / celulas)
retorno = calcula_celulas(
largura, altura, celulas, celulas, espacamento, espacamento, colecao, borda
)
return retorno
def gera_imagem(
celulas: list[tuple[t.Celula, tuple[t.Padrao, float, t.CoresPadrao, float]]],
):
"""Gera a imagem do sketch a partir das células calculadas.
:param celulas: Lista de tuplas ``(celula, (padrao, rotacao, cores, z))``.
"""
pg = py5.create_graphics(*helpers.DIMENSOES.internal, py5.P3D)
with pg.begin_draw():
pg.background(celula_fundo)
for celula, (padrao, rotacao, cores, z) in celulas:
celula(padrao, rotacao, cores, z=z, pg=pg)
# Forçar alpha 255 em todos os pixels para evitar transparência em P3D.
pg.load_np_pixels()
pg.np_pixels[..., 0] = 255 # canal alpha (ARGB)
pg.update_np_pixels()
return pg
def _coords_canonicas_dodecaedro() -> list[tuple[float, float, float]]:
"""Gera as 20 coordenadas canônicas de um dodecaedro (não normalizado).
:returns: Lista de 20 tuplas ``(x, y, z)``.
"""
phi = (1 + math.sqrt(5)) / 2
coords: list[tuple[float, float, float]] = [
(sx, sy, sz) for sx in (-1, 1) for sy in (-1, 1) for sz in (-1, 1)
]
coords.extend((0, sy / phi, sz * phi) for sy in (-1, 1) for sz in (-1, 1))
coords.extend((sx / phi, sy * phi, 0) for sx in (-1, 1) for sy in (-1, 1))
coords.extend((sx * phi, 0, sz / phi) for sx in (-1, 1) for sz in (-1, 1))
return coords
def _vertices_dodecaedro(raio: float) -> list[np.ndarray]:
"""Calcula os 20 vértices de um dodecaedro regular inscrito em esfera.
:param raio: Raio da esfera circunscrita.
:returns: Lista de 20 arrays ``(x, y, z)``.
"""
coords = _coords_canonicas_dodecaedro()
vertices = []
for c in coords:
v = np.array(c, dtype=float)
v = v / np.linalg.norm(v) * raio
vertices.append(v)
return vertices
def _adjacencia_dodecaedro(
vertices: list[np.ndarray],
) -> dict[int, list[int]]:
"""Calcula adjacência entre vértices usando a menor distância como aresta.
:param vertices: 20 vértices do dodecaedro.
:returns: Dicionário de vizinhos por índice de vértice.
"""
n = len(vertices)
dist_min = float("inf")
for i in range(n):
for j in range(i + 1, n):
d = float(np.linalg.norm(vertices[i] - vertices[j]))
if d < dist_min:
dist_min = d
tolerancia = dist_min * 1.1
vizinhos: dict[int, list[int]] = {i: [] for i in range(n)}
for i in range(n):
for j in range(i + 1, n):
if np.linalg.norm(vertices[i] - vertices[j]) < tolerancia:
vizinhos[i].append(j)
vizinhos[j].append(i)
return vizinhos
def _ciclos_pentagonais(
n: int,
vizinhos: dict[int, list[int]],
) -> set[tuple[int, ...]]:
"""Encontra todos os ciclos de 5 vértices adjacentes (faces pentagonais).
:param n: Número total de vértices.
:param vizinhos: Dicionário de adjacência.
:returns: Conjunto de tuplas de 5 índices ordenados.
"""
faces_set: set[tuple[int, ...]] = set()
for a in range(n):
for b_idx in vizinhos[a]:
for c in vizinhos[b_idx]:
if c == a:
continue
for d in vizinhos[c]:
if d in (a, b_idx):
continue
for e in vizinhos[d]:
if e in (b_idx, c):
continue
if a in vizinhos[e]:
face = tuple(sorted([a, b_idx, c, d, e]))
faces_set.add(face)
return faces_set
def _ordena_pentagono(
ids: list[int],
vertices: list[np.ndarray],
) -> list[int]:
"""Ordena 5 vértices em sentido anti-horário visto de fora.
:param ids: 5 índices de vértices.
:param vertices: Lista completa de vértices.
:returns: Índices reordenados em sentido anti-horário.
"""
centro = sum(vertices[i] for i in ids) / 5
normal = np.cross(
vertices[ids[1]] - vertices[ids[0]],
vertices[ids[2]] - vertices[ids[0]],
)
if np.dot(normal, centro) < 0:
normal = -normal
eixo_x = vertices[ids[0]] - centro
eixo_x = eixo_x / np.linalg.norm(eixo_x)
eixo_y = np.cross(normal / np.linalg.norm(normal), eixo_x)
angulos = [
math.atan2(
float(np.dot(vertices[i] - centro, eixo_y)),
float(np.dot(vertices[i] - centro, eixo_x)),
)
for i in ids
]
return [i for _, i in sorted(zip(angulos, ids, strict=True))]
def _faces_dodecaedro(
vertices: list[np.ndarray],
) -> list[list[int]]:
"""Descobre as 12 faces pentagonais do dodecaedro a partir dos vértices.
:param vertices: 20 vértices do dodecaedro.
:returns: Lista de 12 listas de 5 índices (em ordem anti-horária).
"""
vizinhos = _adjacencia_dodecaedro(vertices)
ciclos = _ciclos_pentagonais(len(vertices), vizinhos)
return [_ordena_pentagono(list(face), vertices) for face in ciclos]
def _uv_pentagono(
vertices_3d: list[np.ndarray],
centro: np.ndarray,
normal: np.ndarray,
) -> list[tuple[float, float]]:
"""Calcula coordenadas UV (0..1) para um pentágono projetado no plano local.
:param vertices_3d: 5 vértices do pentágono em coordenadas 3D.
:param centro: Centro do pentágono.
:param normal: Normal da face (apontando para fora).
:returns: Lista de 5 tuplas ``(u, v)`` normalizadas em ``[0, 1]``.
"""
normal_u = normal / np.linalg.norm(normal)
eixo_x = vertices_3d[0] - centro
eixo_x = eixo_x / np.linalg.norm(eixo_x)
eixo_y = np.cross(normal_u, eixo_x)
coords_2d = []
for v in vertices_3d:
rel = v - centro
coords_2d.append((float(np.dot(rel, eixo_x)), float(np.dot(rel, eixo_y))))
min_x = min(c[0] for c in coords_2d)
max_x = max(c[0] for c in coords_2d)
min_y = min(c[1] for c in coords_2d)
max_y = max(c[1] for c in coords_2d)
rng_x = max_x - min_x if max_x > min_x else 1.0
rng_y = max_y - min_y if max_y > min_y else 1.0
# Margem para evitar bleeding de textura nas bordas UV 0/1.
margem = 0.01
return [
(
margem + (1 - 2 * margem) * (c[0] - min_x) / rng_x,
margem + (1 - 2 * margem) * (c[1] - min_y) / rng_y,
)
for c in coords_2d
]
def cria_face_pentagono(
vertices_ext: list[np.ndarray],
centro: np.ndarray,
normal: np.ndarray,
profundidade: float,
textura,
) -> py5.Py5Shape:
"""Cria um slab pentagonal com textura em todas as faces.
O pentágono externo fica deslocado ``+profundidade/2`` ao longo da normal;
o pentágono interno fica em ``-profundidade/2``. Ambos e as 5 laterais
recebem a textura mapeada com UV completo.
:param vertices_ext: 5 vértices do pentágono (em coordenadas 3D mundo).
:param centro: Centro geométrico da face.
:param normal: Normal unitária da face (apontando para fora).
:param profundidade: Espessura do slab.
:param textura: Py5Graphics aplicado em todas as faces.
:returns: Py5Shape com o slab pentagonal texturizado.
"""
normal_u = normal / np.linalg.norm(normal)
d = profundidade / 2
ext = [v + normal_u * d for v in vertices_ext]
inn = [v - normal_u * d for v in vertices_ext]
uvs = _uv_pentagono(vertices_ext, centro, normal)
cx = sum(u for u, _ in uvs) / 5
cy = sum(v for _, v in uvs) / 5
grupo = py5.create_shape(py5.GROUP)
# Face externa (TRIANGLE_FAN a partir do centro).
face_ext = py5.create_shape()
with face_ext.begin_shape(py5.TRIANGLE_FAN):
face_ext.no_stroke()
face_ext.fill(255)
face_ext.texture_mode(py5.NORMAL)
face_ext.texture(textura)
face_ext.vertex(
float(centro[0] + normal_u[0] * d),
float(centro[1] + normal_u[1] * d),
float(centro[2] + normal_u[2] * d),
cx,
cy,
)
for i in range(5):
face_ext.vertex(
float(ext[i][0]),
float(ext[i][1]),
float(ext[i][2]),
uvs[i][0],
uvs[i][1],
)
# Fechar o fan.
face_ext.vertex(
float(ext[0][0]),
float(ext[0][1]),
float(ext[0][2]),
uvs[0][0],
uvs[0][1],
)
grupo.add_child(face_ext)
# Face interna (TRIANGLE_FAN, ordem inversa).
face_inn = py5.create_shape()
with face_inn.begin_shape(py5.TRIANGLE_FAN):
face_inn.no_stroke()
face_inn.fill(255)
face_inn.texture_mode(py5.NORMAL)
face_inn.texture(textura)
face_inn.vertex(
float(centro[0] - normal_u[0] * d),
float(centro[1] - normal_u[1] * d),
float(centro[2] - normal_u[2] * d),
cx,
cy,
)
for i in range(4, -1, -1):
face_inn.vertex(
float(inn[i][0]),
float(inn[i][1]),
float(inn[i][2]),
uvs[i][0],
uvs[i][1],
)
face_inn.vertex(
float(inn[4][0]),
float(inn[4][1]),
float(inn[4][2]),
uvs[4][0],
uvs[4][1],
)
grupo.add_child(face_inn)
# 5 laterais (QUADS) — cor metálica com normais para iluminação.
cor_metalica = py5.color(180, 180, 195)
for i in range(5):
j = (i + 1) % 5
# Normal da lateral: perpendicular à aresta e à normal da face.
aresta = ext[j] - ext[i]
lateral_normal = np.cross(aresta, normal_u)
norm_len = np.linalg.norm(lateral_normal)
if norm_len > 0:
lateral_normal = lateral_normal / norm_len
nx = float(lateral_normal[0])
ny = float(lateral_normal[1])
nz = float(lateral_normal[2])
quad = py5.create_shape()
with quad.begin_shape(py5.QUADS):
quad.no_stroke()
quad.fill(cor_metalica)
quad.shininess(80)
quad.specular(220, 220, 230)
quad.emissive(15, 15, 20)
quad.normal(nx, ny, nz)
quad.vertex(float(ext[i][0]), float(ext[i][1]), float(ext[i][2]))
quad.vertex(float(ext[j][0]), float(ext[j][1]), float(ext[j][2]))
quad.vertex(float(inn[j][0]), float(inn[j][1]), float(inn[j][2]))
quad.vertex(float(inn[i][0]), float(inn[i][1]), float(inn[i][2]))
grupo.add_child(quad)
return grupo
def gera_faces(
textura,
) -> list[tuple[py5.Py5Shape, np.ndarray]]:
"""Gera as 12 faces pentagonais do dodecaedro como slabs texturizados.
Cada face é um slab pentagonal posicionado em coordenadas absolutas. A
normal unitária é guardada para aplicar o deslocamento de explosão no
momento do desenho.
:param textura: Py5Graphics aplicado em todas as faces de cada slab.
:returns: Lista ``[(shape, normal_unitaria), ...]`` com 12 entradas.
"""
vertices = _vertices_dodecaedro(raio_dodecaedro)
faces_idx = _faces_dodecaedro(vertices)
resultado = []
for ids in faces_idx:
verts = [vertices[i] for i in ids]
centro = sum(verts, np.zeros(3)) / 5
normal = centro / np.linalg.norm(centro)
forma = cria_face_pentagono(
verts,
centro,
normal,
profundidade_face,
textura,
)
resultado.append((forma, normal))
return resultado
def setup():
"""Inicializa o sketch: cria a janela, calcula grade e padrões."""
global imagem, faces
py5.size(*helpers.DIMENSOES.external, py5.P3D)
py5.background(cor_fundo)
imagem = gera_imagem(inicializa_celulas())
faces = gera_faces(imagem)
def draw():
"""Renderiza todas as células e adiciona os créditos do sketch."""
py5.background(cor_fundo)
with py5.push():
py5.translate(*helpers.DIMENSOES.centro, rotacao.dist_z)
py5.rotate_y(float(py5.radians(rotacao.y)))
py5.rotate_x(float(py5.radians(rotacao.x)))
py5.rotate_z(float(py5.radians(rotacao.z)))
# Luz pontual no centro do dodecaedro.
py5.point_light(255, 250, 240, 0, 0, 0)
for forma, normal in faces:
with py5.push():
# Empurra cada face ao longo da sua normal para fora.
deslocamento = normal * rotacao.explosao
py5.translate(
float(deslocamento[0]),
float(deslocamento[1]),
float(deslocamento[2]),
)
py5.shape(forma)
msg = (
f"R: {rotacao.x:.1f}, {rotacao.y:.1f}, {rotacao.z:.1f} | "
f"Z: {rotacao.dist_z} | "
f"E: {rotacao.explosao}"
)
# Resetar iluminação para o frame não ser afetado pela point_light.
py5.no_lights()
canvas.sketch_frame(
sketch,
cor_fundo,
"large_transparent_white",
"transparent_white",
version=2,
msg=msg,
)
def trata_tecla(key: str) -> None:
"""Trata teclas de caractere: salvar, regenerar, zoom e explosão."""
global imagem, faces
match key:
case " ":
save_and_close()
case "r":
imagem = gera_imagem(inicializa_celulas())
faces = gera_faces(imagem)
case "+":
rotacao.dist_z += 100
case "-":
rotacao.dist_z -= 100
case "]":
rotacao.explosao += 10
case "[":
rotacao.explosao = max(0, rotacao.explosao - 10)
def key_pressed():
"""Captura teclas: ``espaço`` salva e fecha o sketch."""
trata_tecla(py5.key)
match py5.key_code:
case py5.UP:
rotacao.x += 3
case py5.DOWN:
rotacao.x -= 3
case py5.LEFT:
rotacao.y += 3
case py5.RIGHT:
rotacao.y -= 3
def save_and_close():
"""Para o loop, salva a imagem do sketch e encerra."""
py5.no_loop()
canvas.save_sketch_image(sketch)
py5.exit_sketch()
if __name__ == "__main__":
py5.run_sketch()
